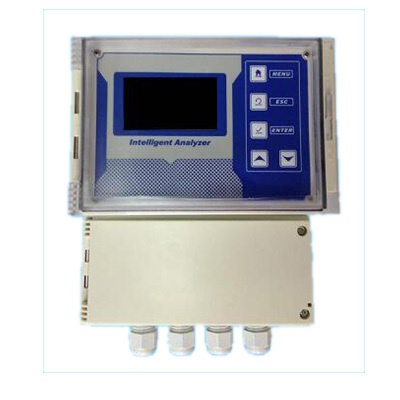

壁挂式污泥浓度计

1.产品配置

◇仪表一台

◇污泥浓度传感器一个

◇紧固锁紧条两根

◇用户使用说明书一本

选配

◇安装支架（1米长）

◇ 485通讯接口及485转232或485转USB连接器

2.产品简介

污泥浓度是表现水中悬浮物对光线透过时所发生的阻碍程度。水中含有泥土、粉尘、细微有机物和其他微生物和胶体物可使水中呈现污泥浓度。传感器上发射器发送的光波在传输过程中经过被测物的吸收、反射和散射后，有一部分透射光线能照射到180°方向的检测器上，有一部分散射光散射到90°方向的检测器上。在180°和90°方向检测器上接收到的光线强度与被测污水的污泥浓度有一定的关系，因此通过测量透射光和散射光的强度就可以计算出污水的污泥浓度。

-1-

主要特点：

◇内置气泡消除系统（流通式），提高测量精度和稳定性。

◇重现性好，不受样品流速和压力的影响（投入式）。

◇通讯功能（选配）：具有RS-485通讯接口（MODBUS协议部分兼容），4～20 mA电流输出对应的值可以任意设定。

◇光电隔离4-20mA电流输出。

◇迟滞量任意设定功能，避免开关继电器频繁动作，有设置开关量关和闭功能。

◇采用两点校正法。

◇看门狗功能：确保仪表不会死机。

◇核心器件均来自国外名品牌。

◇掉电保护＞10年。

3.技术指标

◇测量范围：投入式，0-20.00g/L

◇分 辨 率：0.01%， 0.1℃

◇精度：±2.0%FS，±0.5℃

◇重复性：±2.0%

◇控制接口：两组ON/OFF继电器接点，分为高点、低点报警信号光电隔离输出。

-2-

◇信号隔离输出：光电耦合器隔离保护4～20mA信号输出。

◇继 电 器：继电器滞后量任意设定，继电器负载 3A 220VAC/24VDC。

◇工作条件：环境温度为0~60℃，相对湿度≤90%

◇输出负载：负载＜750Ω（4-20mA）

◇工作电压：220VAC±10%、50/60Hz

◇尺 寸：218×183×126 mm

◇重 量：1.5Kg

◇防护等级：IP65，防水防尘防潮
